動態扭矩傳感器是一種測量各種扭矩、轉速及機械功率的精密測量儀器。應用范圍十分廣泛，主要用于：

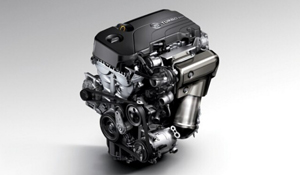

1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；

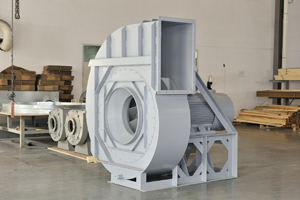

2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；

3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；

4、可用于污水處理系統中的扭矩及功率的檢測；

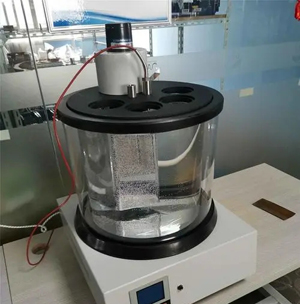

5、可用于制造粘度計；

6、可用于過程工業和流程工業中。

扭矩的測量：采用應變片電測技術 ,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。

1.信號輸出可任意選擇波形─方波或脈沖波。

2.檢測精度高、穩定性好、抗干擾性強。

3.不需反復調零即可；連續測量正反扭矩。

4.即可測量靜止扭矩，也可測量動態扭矩。

5.體積小、重傳感器可脫離二次儀表獨立使用，只要按插座針號提供 +15V，-15V（200mA）的電源，即可輸出阻抗與扭矩成正比的等方波或脈沖波頻率信號。量輕、易于安裝。

6.測量范圍： 0—10000Nm標準可選, 非標準2萬Nm、3萬Nm、5萬Nm、8萬Nm、10萬Nm、15萬Nm、20萬Nm、50萬Nm、100萬Nm、200萬Nm可定制，特殊量程定制。

(1).根據軸的連接形式和扭矩傳感器的長度，確定原動機和負載之間的距離，調節原動機和負載的軸線相對于基準面的距離，使它們的軸線的同軸度小于Φ 0.03mm,固定原動機和負載在基準面上。

(2).將聯軸器分別裝入各自軸上。

(3).調節扭矩傳感器與基準面的距離，使它的軸線與原動機和負載的軸線的同軸度小于Φ 0.03mm，固定扭矩傳感器在基準面上。

(4).緊固聯軸器，安裝完成。

一、信號輸出與信號采集：

1、扭矩信號輸出基本形式：

· 方波信號、脈沖信號。

· 可根據用戶需要制成電壓模擬信號輸出或電流模擬信號輸出（單向、靜止扭矩測量）。

2、扭矩信號處理形式：

· 扭矩傳感器輸出的頻率信號送到頻率計或數字表，直接讀取與扭矩成正比的頻率信號或電壓、電流信號。

· 扭矩傳感器的扭矩與頻率信號送給單片機二次儀表，直接顯示實時扭矩值、轉速及輸出功率值及 RS232通訊信號。

· 直接將扭矩與轉速的頻率信號送給計算機或 PLD進行處理。

二、維護與保養：

1.每隔一年應給扭矩傳感器兩端軸承加潤滑脂。加潤滑脂時，僅將兩端軸承蓋打開，將潤滑脂加入軸承，然后裝上兩端蓋。

2.應儲存在干燥、無腐蝕、室溫為 -20℃——70℃的環境里。

三、注意事項：

1.安裝時，不能帶電操作，切莫直接敲打、碰撞傳感器。

2.聯軸器的緊固螺栓應擰緊 ,聯軸器的外面應加防護罩，避免人身傷害。

3.信號線輸 出不得對地 ,對電源短路,輸出電流不大于10mA· 屏蔽電纜線的屏蔽層必須與 +15V電源的公共端（電源地）連接。

四、安裝使用：

使用環境：扭矩傳感器應安裝在環境溫度為0℃ ～ 60℃，相對濕度小于90%，無易燃、易爆品的環境里。不宜安裝在強電磁干擾的環境中。
