| LZ-N901動態扭矩傳感器 |  | 一、特點:
1.扭矩測量功能;能源及信號非接觸傳遞功能;輸出信號數字化功能.
2.可以傳遞靜止扭矩信號、旋轉扭矩信號、動態扭矩信號、靜態扭矩信號,
3.傳遞信號時與是否旋轉，轉速和轉向無關?？梢赃m應長時間,高轉速運轉。
4.精度高，穩定性好；
5.體積小，重量輕，易于安裝；
6.不需反復調零即可連續傳遞正反轉扭矩信號；
7.沒有集流環等磨損件，可以高轉速長時間運行；
8.抗干擾性強；
9.可任意位置,任意方向安裝；
10.避免軸承的磨擦力矩的干擾。
二、技術指標
1.量程范圍：0.01～5N.m；
2.精度:0.5%F.S；
3.適用轉速6000轉/分以下；
4.環境溫度：0℃～50℃
5.頻率響應：100μs
6.自重=1Kg
7.輸出信號：0-12v方波頻率; 零扭矩:10KHZ; 正向滿量程:15KHZ; 反向滿量程:5KHZ； 負載電流<10mA；
8.信號插座：(1)0V. (2)+15V. (3)-15V. (4)轉速信號．(5)扭矩信號.
本系列扭矩傳感器變壓器感應供電，可以長期工作。廣泛應用于微電機、粘度計的扭矩監測。
三．安裝
1. 兩端軸伸平鍵聯接。
2．傳感器合器分a．b端，b端為測量端,a端為輔助b端通過聯軸器與被測設備相聯接，安裝時一定要避免附加彎矩。
3．如果需要測量轉速時，只要在本系列扭矩傳感器的內部安裝上專用測速傳感器及其測速輪，即可測得每轉6-30個方波的轉速信號。
四、信號處理
1.使用扭矩儀直接顯示扭矩值;
2.直接將扭矩頻率信號送給計算機或PLC進行處理；
3.外接模塊可轉換為4～20mA或1～5V模擬信號.
五、使用注意
1,接線必須正確;
2,±15V的范圍:不得低于±14.5V 不得高于±15.5V ;
3,信號線輸出不得對地,對電源短路,輸出電流不大于10mA;
4,屏蔽電纜線的屏蔽層必須與±15V電源的公共端（電源地）連接。
5,本傳感器彈性體非常精小，嚴格限制過載，過載范圍≤20%，否則極易損壞。
6,使用中如有疑問請及時與本公司聯系,保修期之內不得自行拆卸。 |
|

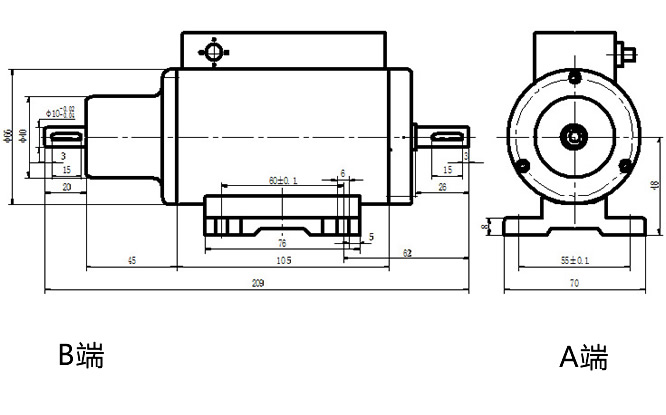

| 外形尺寸 |  | | 量程、外形尺寸、安裝位置等可按照客戶的具體要求定制。 |
|
|
