一、特點:
本系列扭矩傳感器是在標準測扭應變傳感器的基礎上研制開發的專門傳遞扭矩參數的傳感器。
具備以下特點：
1，扭矩測量功能;能源及信號非接觸傳遞功能;輸出信號數字化功能.
2，可以傳遞靜止扭矩信號、旋轉扭矩信號、動態扭矩信號、靜態扭矩信號,
3，傳遞信號時與是否旋轉，轉速和轉向無關。可以適應長時間,高轉速運轉。
4，精度高，穩定性好；
5，體積小，重量輕，易于安裝；
6，不需反復調零即可連續傳遞正反轉扭矩信號；
7，沒有集流環等磨損件，可以高轉速長時間運行；
8，抗干擾性強；
9，可任意位置,任意方向安裝;
10，當量程小于5N.m時，兩端的支承軸承的磨擦力矩就成了不可忽略的干擾因素。
11，避免軸承的磨擦力矩的干擾。
二、技術指標
1，量程范圍：0.01-3N.m；
2，精 度：0.5%F.S；
3，適用轉速6000轉/分以下.
4，環境溫度：0℃-50℃
5，頻率響應：100μs
6，自重=1Kg
7，輸出信號:0-12v方波頻率；零扭矩:10KHZ；正向滿量程:15KHZ；
反向滿量程:5KHZ；負載電流<10mA
8，信號插座： (1)0V (2)+15V (3)-15V (4)轉速信號 (5)扭矩信號.
該扭矩傳感器是變壓器感應供電，可以長期工作。廣泛應用于微電機、粘度計的扭矩監測。
三．安裝
1，兩端軸伸平鍵聯接。

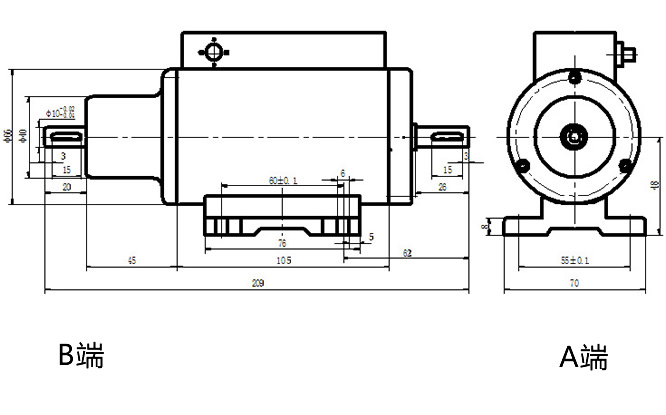

2，傳感器合器分a．b端，b端為測量端,a端為輔助b端通過聯軸器與被測設備相聯接，安裝時一定要避免附加彎矩。
3，如果需要測量轉速時，只要在本系列扭矩傳感器的內部安裝上專用測速傳感器及其測速輪，即可測得每轉6～30個方波的轉速信號。
四、信號處理
1.使用顯示儀表直接顯示扭矩值;
2.直接將扭矩頻率信號送給計算機或PLC進行處理；
3.外接模塊可轉換為4～20mA或1～5V模擬信號；
五、使用注意
1，接線必須正確;
2，±15V的范圍:不得低于±14.5V 不得高于±15.5V ;
3，信號線輸出不得對地,對電源短路,輸出電流不大于10mA;
4，屏蔽電纜線的屏蔽層必須與±15V電源的公共端（電源地）連接。
5，本傳感器彈性體非常精小，嚴格限制過載，過載范圍≤20%，否則極易損壞。
6，使用中如有疑問請及時與本公司聯系,保修期之內不得自行拆卸。 |
